Ciências da computação dia 86

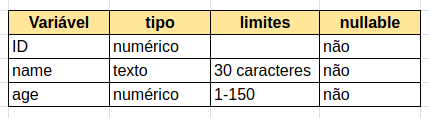

Dicionário de dados

explicação de todos os campos da tabela, tipo de dados, limites, etc.

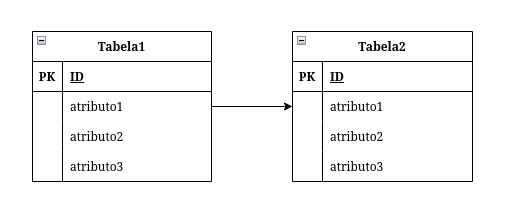

Diagrama de estrutura de dados

tradução do modelo entidade-relacionamento para algo semelhante ao que seria usado no realidade

Regras de formação

1 — modelo entidade-relacionamento se transforma em diagram de estrutura de dados com os mesmo atributos

2 — no relacionamento 1:N, o atributo determinante da entidade 1 passar para o N

3 —no relacionamento N:M, a relação se transforma numa estrutura de dados que possui os atributos do relacionamento mais os atributos determinantes de cada tabela

4 —o auto-relacionamento cria uma estrutura com dois atributos determinantes da outra entidade

5 — uma relação ternária cria uma estrutura com 3 atributos determinantes das entidades
