Ciências da computação dia 69
Flip-Flop do tipo D
Bem, na última aula sobre circuitos digitais, vimos como montar desde um grafo dirigido até um circuito com flip-flop e portas lógicas. Contudo, falta ainda um detalhe.

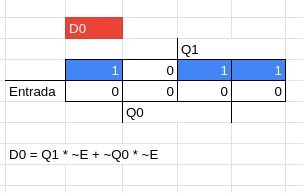

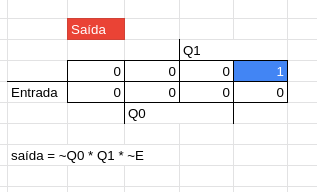

No último que montamos, utilizamos flip-flops do tipo JK e um flip-flop do tipo D para montarmos a saída. No entanto, podemos substituir todos os flip-flops JK por flip-flops do tipo D, teremos menos trabalho ao montar os mapas de Karnaugh (já que cada flip-flop D possui apenas uma entrada), mas possivelmente teremos que usar mais portas lógicas.

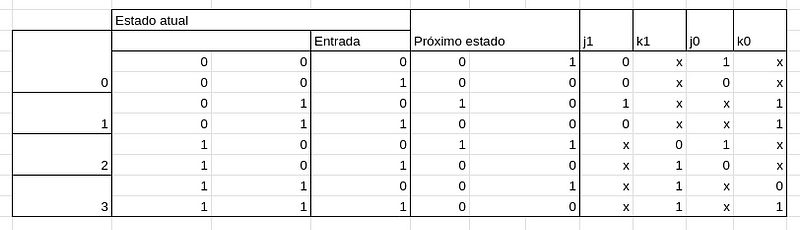

Utilizando aquele mesmo exemplo, podemos passar disso:
