Ciências da computação dia 49

Iniciando uma nova matéria
No quadragésimo nono dia de ciências da computação começamos a ver um pouco sobre o que seria a matéria de sistemas digitais e já começamos a ver os subsistemas que estão presentes nos computadores.
Antes de tudo, vamos pensar em como os sistemas que antes aqui apresentei eram formados.
Em sua totalidade, os sistemas que aqui mostrei eram todos combinacionais, ou seja a saída de cada circuito dependia exclusivamente de suas entradas.

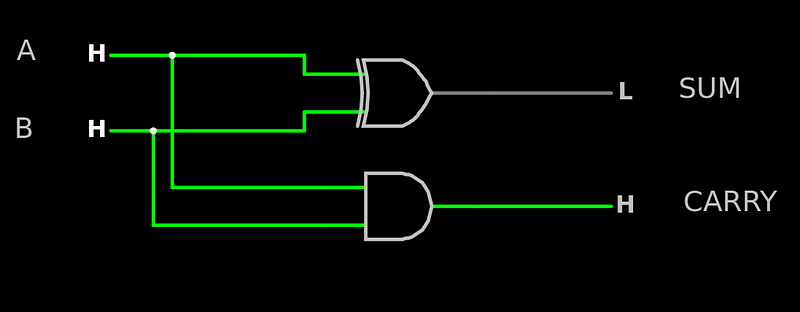

Nesse exemplo de um circuito somador, o resultado do SUM e do CARRY dependem de quais valores foram colocados em A e B, sendo assim para cada valor que colocarmos no começo teremos saídas diferentes.
Contudo, em circuitos sequenciais isso é um pouco diferente, claramente as entradas importam para o resultado, mas aqui um outro circuito é incorporado ao principal, sendo este novo um circuito de memória, agora o resultado anterior é armazenado e pode ser usado para entregar o resultado.

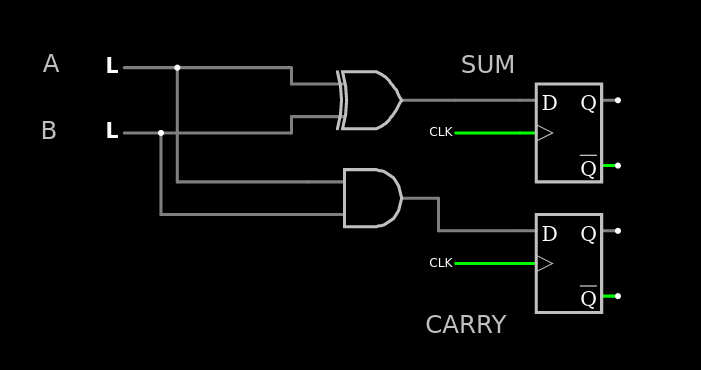

Aqui temos o mesmo circuito de antes, desta vez com dois flip-flops do tipo D nas saídas de cada porta lógica, esses componentes adicionados são usados para armazenar os resultados, para caso seja necessário usá-los mais tarde basta pegar a saída Q (ou dependendo da aplicação ~Q) e pronto, temos um valor armazenado e um circuito sequencial.
Outro tema que foi abordado no começo da aula mas de uma maneira superficial foram os autômatos. Para quem é entusiasta na área de computação, provavelmente já ouviu essa palavra em algum lugar, e para explicar isso de uma maneira bem resumida, um autômato "é um grafo dirigido que representa todos os estados e as possíveis transições entre eles".

Esse exemplo de autômato possui dois estados (S1 e S2), e as flechas mostram as transições de estados.
Principais subsistemas de um computador
Os computadores são compostos por diversos sistemas e subsistemas, aqui listarei alguns que foram passados em aula.
Memória principal (memória RAM)
- Armazena e lê dados de forma rápida, por ser de acesso randômico que permite acessar os dados diretamente pelo seu endereço, sem a necessidade da leitura das áreas da memória;
- Volátil --- quando não há energia todos os dados são deletados permanentemente;
- Tudo que está sendo executado possui uma instância nela (uma cópia);
- Local onde os comandos dos programas são armazenados em tempo de execução.
UES (unidade de entrada e saída I/O)
- Unidade responsável por controlar dispositivos de entrada e saída (mouse, teclado, monitor, etc.).
UCP (unidade central de processamento CPU)
- Local onde tudo é executado e processado.
Barramentos (BUS)
- Partes responsáveis por interligar os sistemas e transportar informações para eles.
Barramento de Dados
- Barramento responsável por carregar os dados (valores de variáveis e semelhantes) para os sistemas;
- Seu tamanho dirá a quantidade de bits que serão processados de uma vez, isso se ele estiver dentro do máximo que a arquitetura da UCP aguenta, em uma UCP de 64bits podemos ter um bus de dados de até 64bits por exemplo.
Barramento de endereços
- Leva os endereços de funções e afins para os sistemas e subsistemas do computador.
Barramento de Controle
- Controla os instantes em que cada função deve ser executada.
Subsistemas da UCP
Além de todos os sistemas que um computador possui, dentro de cada um deles podemos listar diversos subsistemas que os compõem, e como a UCP é a parte principal, listarei aqui alguns de seus subsistemas.
Registradores gerais
- Guardam dados de entrada de programas.
ULA (unidade lógica aritmética)
- Realiza cálculos e operações;
- Possui duas entradas e uma saída.
Registrador Acumulador
- Armazena os resultados obtidos pela ULA, temporariamente.
Comparador de magnitude
- Responsável por executar funções de comparação, retornando verdadeiro ou falso para elas;
- Usado para comandos IF e verificações em loops.
Contador UP-DOWN
- Incrementa ou decrementa 1 do valor de entrada;
- Usado para controle de interrupções de iterações e semelhantes.
Multiplex
- Componente usado para encaminhar os bits para uma certa área da máquina dependendo de seu valor de entrada.
Registrador de instrução
- Guarda o último comando executado pela UCP (a palavra desse comando, que seu tamanho depende exclusivamente do tamanho do barramento de dados)
Contador de programa
- Parte responsável por dizer qual o endereço da próxima função a ser executada;
- Possui em seu interior um registrador contador com uma entrada e uma saída;
- O tamanho do endereço armazenado depende totalmente do tamanho do BUS de endereços.
Registrador de Status
- Responsável por dizer qual o status de todas as atividades que podem ser realizadas pela máquina;
- Contém flags da arquitetura como: Underflow, Overflow, Division by zero, etc;
- Seu tamanho depende da quantidade de flags da arquitetura usada.
