Ciências da computação dia 271

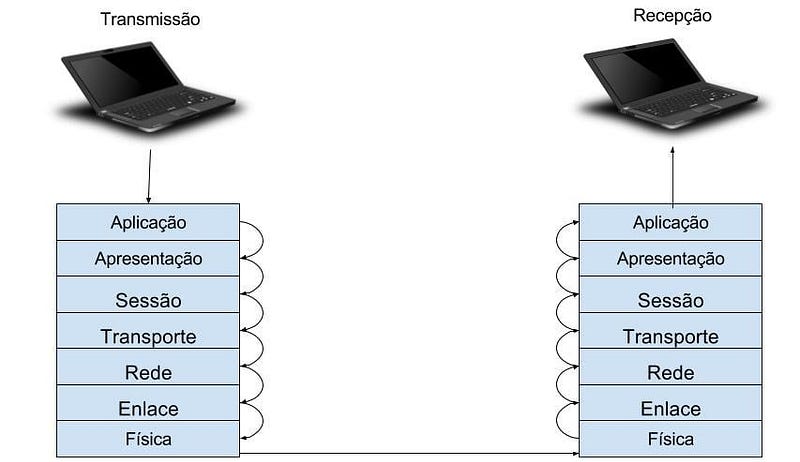

ISO/OSI

• comunicação feita com 7 camadas
• PDU → protocol data unit
• cada camada N de um host se comunica com a N do outro host virtualmente
• protocolo de sub-rede interna faz a parte da comunicação e tratamento entre as camadas físicas dos dois hosts
• não necessariamente todas as camadas são usadas em um padrão de rede, isso é apenas uma referência
• cada camada deve ter uma função bem definida
• camadas são usadas para criar abstrações
• quantidade de camadas não pode ser muito grande nem muito pequeno para assim ter camadas com características distintas e ainda ser fácil de gerir
• limite das camadas deve minimizar o fluxo

Camadas

Camada Física (1)

• bit a bit
• tensão representa os bits
• intervalos de nano segundos dividem um bit de outro
• dita a direção da comunicação
• interfaces mecânicas, elétricas e de sincronização
• garantia do envio e recebimento do dado

Camada de Enlace (2)

• Transformação dos dados brutos (bits)
• verifica erros não detectados na camada de rede
• divide dados em quadros(frames) que serão transmitidos sequencialmente
• rede de difusão controla a colisão aqui

Camada de Rede (3)

• usa pacotes
• IP
• como os pacotes são roteados (estático ou dinâmico)
• controla a sub-rede
• trata da a qualidade do serviço, tempo em transito, instabilidade, etc
• trata da qualidade usando retardo → ao enviar dados, o buffer de um dos lados pode encher, assim essa camada da um delay para esperar esvaziar para enviar novamente

Camada de Transporte (4)

• aceita dados de uma camada acima e divide em partes menores, caso necessário. Então, repassa para a camada de rede garante que chegarão corretamente
• uso de TPDU

Camada de Sessão(5)

• usa SPDU
• oferece serviços
• serviço de controle de dialogo → controla quem vai transmitir
• serviço de gerenciamento de token → impede que as partes façam a mesma função critica ao mesmo tempo
• serviço de sincronização → caso ocorra uma falha, ele volta do ponto que estava, usando tokens para realizar isso (muito utilizado para resumir downloads, por exemplo)

Camada de apresentação(6)

• usa PPDU
• sintaxe e semântica das informações

Camada de Aplicação(7)

• usa APDU
• uso de protocolos pelo user
• DNS, SMTP, FTP, HTTP (protocolos da camada de aplicação)

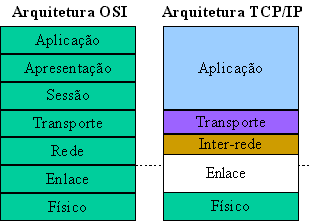

Modelo TCP/IP

• surgiu pela dificuldade das redes via satélite, radio, etc.
• não tem camada de sessão e apresentação

Camadas

Camada de transporte

• TCP → envia dados sem sobrecarregar o host mais lento, fazendo uma conexão entre eles
• UDP → mais rápido, porem não checa se os dados chegaram, nem se importa com a outra ponta
• MYSQL usa TCP e DNS UDP

Camada Inter-rede

• permite que os hosts injetem pacotes em qualquer rede e garante que eles trafegarão independentemente até o destino
• define o formato de pacote e o protocolo IP
• entrega o pacote IP, evitando congestionamento e fazendo o roteamento
• define os padrões de envio, entrega, etc.

Camada Host-Rede

• host deve se conectar à rede utilizando algum protocolo
• Enlace/Físico

Telnet

• protocolo mais antigo
• não era seguro
• hoje foi substituído pelo SSH
• usado para conexão remota

POP/IMAP

• para ler emails

SMTP

• para envio de emails

SMB/CIFS

• compartilhamento de arquivos em LAN

ARPANET, SATNET, LAN, etc. → camada física + enlace
