quando foi inventado era utilizado barramento com cabo coaxial
começou com a ideia de ser suportado por qualquer computador
começou como uma transmissão simplex (um envia o resto aguarda)
Ethernet checa em certos períodos de tempo se o pacote foi entregue,
caso não tenha ele retransmite
Padrão Ethernet é 802
camadas física e de enlace
cada pacote tem de 64 -- 1518bytes
não é possível enviar pacotes maiores do que isso, para enviar mais
dados é necessário adicionar mais pacotes
MAC → 3 primeiros é o fabricante e o resto é a placa
ao usar DHCP, se queremos enviar um pacote para a mesma máquina
sempre é necessário usar o endereço MAC
MAC controla a transmissão e recepção com o meio físico
CSMA/CD → controla se pode ou não transmitir no half duplex, também
checa colisão e retransmite (usando um intervalo de tempo
aleatório).
possui um formato especifico para o pacote (quadro Ethernet)
Quadro Ethernet
destination address → MAC do destinatário
source address → MAC do remetente
Type/Length → tamanho do campo Data
Data → dados (de 46--1500 bytes)
FCS → CRC
Estados CSMA/CD
transmitindo
disputando → houve colisão
inativo → ninguém está transmitindo
Rádio amador
é Simplex
A palavra câmbio era usado como uma palavra chave para dizer que um
lado pararia de enviar para o outro então para de receber e começar
a enviar
Simplex
apenas um lado transmite e o outro recebe
assim que ninguém está enviando, o outro lado pode começar a enviar
e o outro receber
Camada de Enlace
camada que fecha a conexão entre as partes
Fast Ethernet
mudou a velocidade de transmissão de 10 → 100mbps e o modo que agora
pode ser half ou full duplex
em full duplex foi criado os passive trans → avisa a uma máquina de
que deve pausar a transmissão por um tempo, removendo assim o
CSMA/CD. Com isso, o Fast Ethernet não precisa ficar checando se há
silêncio na rede para outro dispositivo começar a enviar dados
Cabos de par trançado
Unshielded Twisted Pair (UTP) → cabo sem blindagem. 4 pares de fios
entrelaçados e revestidos com PVC (verão mais barata) (possui 100R)
Shielded Twisted Pair(STP) → cabo com blindagem. Possui uma malha
envolta que protege. Necessita de aterramento. Diminui a
interferência. Mais caro.
Categoria de cabos
cat. 5 → frequência até 100Mhz e 100Mbps
Cat. 5e → frequência até 125Mhz para redes 1000Base-T GigaEthernet
Cat. 6 → frequência até 250Mhz até Gigabit (norma ANSI TIA/EIA
568B-2 ← cabo não pode ser feito manualmente, deve ser comprado de
uma fábrica)
Cat. 6A → até 10Gb/s para redes 10GBase-T
Cat. 7 → até 10Gb/s para 100m com frequência até 600Mhz
Cores dos fios
par 1 → azul e branco; azul
par 2 → laranja e branco; laranja
par 3 → verde e branco; verde
par 4 → marrom e branco; marrom

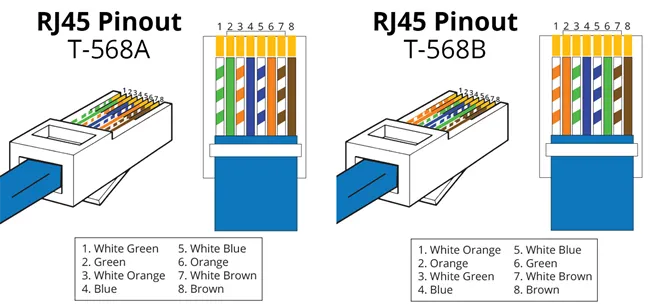

Padrão T568A → B-V; V; B-L; A; B-A; L; B-M; M
Padrão T568B → B-L; L; B-V; A; B-A; V; B-M; M
para ligar direto à um switch, utilize o mesmo padrão para ambas as
pontas
Para ligação crossover um deve ser do tipo A e outro do B
cabos 4,5,7 e 8 não fazem nada (azul, branco, branco e marrom) o
resto é TX e RX
1 → TX+ (branco)
2 → TX- (verde)
3 → RX+ (branco)
6 → RX- (laranja)
Fibra óptica
para fibra é necessário no mínimo 1 par
pode chegar até 64 pares ou mais
Bluetooth
vai de 2.4 a 2.483 Ghz
dispositivos trocam informações entre si para parear (apenas uma
vez)
o que faz a conexão é o master, os demais são slaves
Padrões
padrão de WLAN é IEEE 802.11
cabo Ethernet é padrão IEEE 802.3
IEEE 802.11a → frequência 5Ghz e velocidade até 54mbps (não penetra
barreiras, era caro e foi o primeiro a ser implementado)
IEEE 802.11b → 2.4Ghz até 11mbps (mais acessível)
IEEE 802.11g → 2.4Ghz até 54mbps (compatível com o 802.11b) (ao se
comunicar com 802.11b a velocidade é limitada à 11mpbs)
IEEE 802.11n → 2.4Ghz ou 5Ghz de 100--210mbps até 400m indoor
IEEE 802.11ac → 5Ghz a 1300mbps, não opera a 2.4Ghz mas é compatível
com 802.11n a 450mbps
Wifi (WLAN)
geralmente os receptores ficam mais baixos que o transmissores ou
vice versa
Para evitar interferência o wifi possui canais com range de
frequências
tem CSMA/CD
roteador wireless não envia sinais de forma uniforme para todos os
lados, mas na verdade envia o sinal de forma localizada para regiões
que ele sabe que existem dispositivos conectados(beam forming)
rede mesh se assemelha com a troca de torres em telefonia
