Durante nossas aulas de Ciências da Computação, chegamos ao dia 22 com um tema fundamental: a Álgebra de Boole. Dando continuidade aos nossos estudos de lógica e sistemas digitais, hoje exploramos desde os conceitos abstratos estabelecidos por George Boole até a implementação física em portas lógicas e técnicas de simplificação de circuitos.
O que é a Álgebra de Boole?
A Álgebra de Boole foi desenvolvida pelo matemático inglês George Boole em 1847. Inicialmente, era um sistema matemático para lidar com proposições lógicas, onde as variáveis podiam ser verdadeiras ou falsas. A grande virada aconteceu em 1937, quando Claude Shannon, em sua tese de mestrado no MIT, demonstrou que a Álgebra de Boole poderia ser usada para analisar e projetar circuitos de relés. Isso foi o estopim para a revolução digital, provando que a matemática pura poderia ser a base do hardware. Hoje, tudo o que um computador faz — desde um simples cálculo no processador até a renderização de gráficos complexos — pode ser reduzido a operações booleanas de bilhões de transistores comutando entre 0 e 1.
Operações Booleanas e Tabelas Verdade
As operações fundamentais são AND (E), OR (OU) e NOT (NÃO).
- AND (·): A saída é 1 se, e somente se, todas as entradas forem 1. Em outras palavras, é a operação da multiplicação binária.
- OR (+): A saída é 1 se pelo menos uma das entradas for 1. É a operação da soma binária.
- NOT (¬): Também chamada de inversor. A saída é o oposto lógico da entrada.
A tabela verdade é uma ferramenta didática extremamente útil para definir e verificar o comportamento de qualquer expressão booleana. Por exemplo, para a operação AND de duas variáveis (A e B):
| A | B | A·B |
|---|---|---|
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
Propriedades e Leis da Álgebra de Boole
Uma das grandes utilidades da álgebra booleana é a capacidade de simplificar expressões complexas. Conhecer as propriedades é essencial para otimizar circuitos:
- Comutativa: A + B = B + A; A·B = B·A
- Associativa: (A+B)+C = A+(B+C); (A·B)·C = A·(B·C)
- Distributiva: A·(B+C) = A·B + A·C; A + (B·C) = (A+B)·(A+C)
- Elemento Neutro: A + 0 = A; A·1 = A
- Complemento: A + ¬A = 1; A·¬A = 0
- Leis de De Morgan: ¬(A·B) = ¬A + ¬B; ¬(A+B) = ¬A·¬B
Vamos a um exemplo prático de simplificação:
X = A·B + A·¬B
Usando a propriedade distributiva: X = A·(B + ¬B)
Pela lei do complemento: B + ¬B = 1
Portanto: X = A·1 = A
Este pequeno exemplo mostra como uma expressão que parecia depender de duas variáveis na verdade é completamente independente do valor de B.
Portas Lógicas na Prática
As portas lógicas são implementadas com transistores. As portas básicas (AND, OR, NOT) dão origem a portas combinadas muito utilizadas, como:
- NAND: ¬(A·B). É uma porta universal, pois qualquer outra porta pode ser construída apenas com portas NAND.
- NOR: ¬(A+B). Também é uma porta universal.

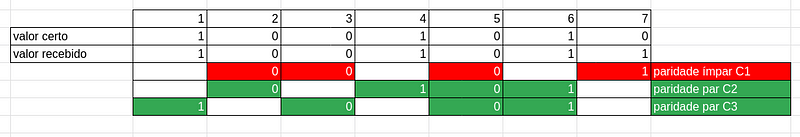

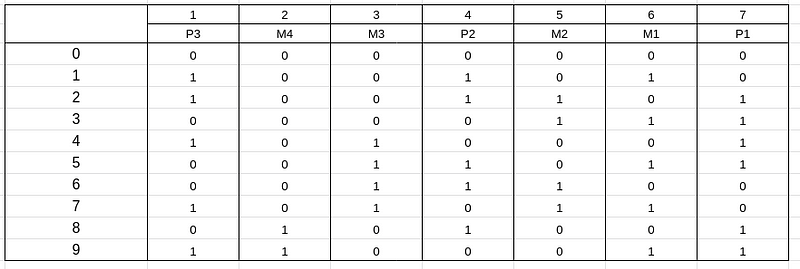

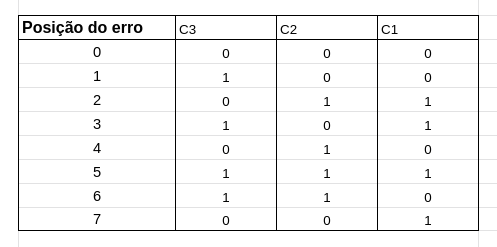

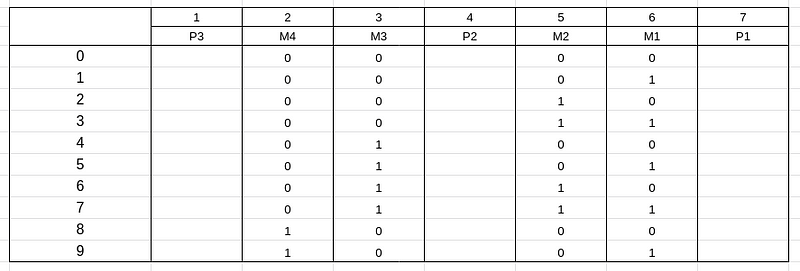

- XOR: A⊕B. A saída é 1 quando as entradas são diferentes. Muito usada em somadores e circuitos de paridade.
Um circuito combinacional é aquele cuja saída depende apenas dos valores atuais das entradas. O estudo da álgebra de boole permite projetar esses circuitos de forma eficiente, minimizando o número de componentes e o atraso de propagação.
Simplificação com Mapas de Karnaugh (K-Maps)
Para expressões com poucas variáveis (até 6), o Mapa de Karnaugh é uma técnica gráfica para simplificação. Ele reorganiza a tabela verdade para que expressões adjacentes possam ser combinadas. Por exemplo, um agrupamento de quatro células onde A não varia, mas B e C mudam, resulta em uma expressão simplificada que depende apenas de A. Embora ferramentas computacionais façam isso automaticamente, entender o K-Map é fundamental para compreender o processo de minimização lógica.
FAQ / Exercícios Conceituais
Qual a diferença prática entre uma porta AND e uma porta OR?
A porta AND exige que todas as condições sejam verdadeiras para ativar a saída (como uma chave geral em série). A porta OR exige que pelo menos uma condição seja verdadeira (como um circuito de chaves em paralelo).
Para que servem as Leis de De Morgan?
Elas são essenciais para simplificar circuitos e para converter entre portas AND/OR com inversões. Na prática, permitem que um circuito seja construído apenas com portas NAND ou NOR, que são mais baratas de fabricar em massa.
O que define uma porta universal?
Uma porta lógica é considerada universal se é possível construir qualquer outra porta lógica (AND, OR, NOT, XOR) utilizando apenas combinações dela mesma. As portas NAND e NOR são os exemplos clássicos.
Conclusão
A Álgebra de Boole é a chave para entender como o software comanda o hardware. Da lógica de um simples interruptor à arquitetura de um processador moderno, os princípios vistos nesta aula (dia 22) são aplicados constantemente. Dominar este tema não só ajuda na disciplina de Ciências da Computação, mas também na otimização de código, na engenharia reversa e na compreensão de sistemas embarcados.
