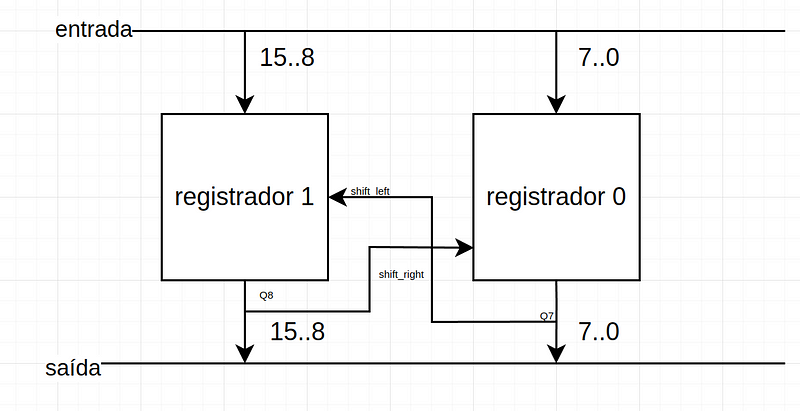

Para interconectarmos dois registradores acumuladores de entrada serial/paralela, primeiro precisamos interconectar o barramento de entrada e saída e repartir parte dos dados para cada registrador. Dessa forma, conseguimos fazer com que a entrada paralela funcione adequadamente usando os dois registradores em conjunto.

Já para a entrada serial, precisamos de uma lógica a mais. Para o shift left, começamos no registrador menos significativo (registrador 0), e então pegamos a saída mais significava dele e jogamos para o próximo registrador (nesse caso o registrador 1), ligando o na entrada de shift_left. Assim toda vez que ultimo dado for 1, esse dado será repassado para o próximo registrado e o ciclo poderá ser feito. Já no caso do shift_right, tomamos ações semelhantes, mas dessa vez pegamos do registrador mais significativo (registrador 1), e do valor menos significativo da saída dele, interligamos com o shift_right do próximo registrador.
