Ciências da computação dia 175

Diagrama de sequência

• representa o ciclo de vida de um caso de uso
• usado para casos de uso complexos (dos quais envolvem varias classes e métodos)
• comunicação entre objetos (troca de mensagens)
• métodos/classes precisam estar previstos no diagrama de classes
• parte sempre de um ator
• define objetos já instanciados e novos que serão instanciados durante a execução
• * → indica que uma mensagem pode ser ativada varias vezes
• quem recebe a mensagem é quem executa o método
• parâmetros e seus retornos também também podem ser representados nas mensagens
• condições são configuradas dentro de → []

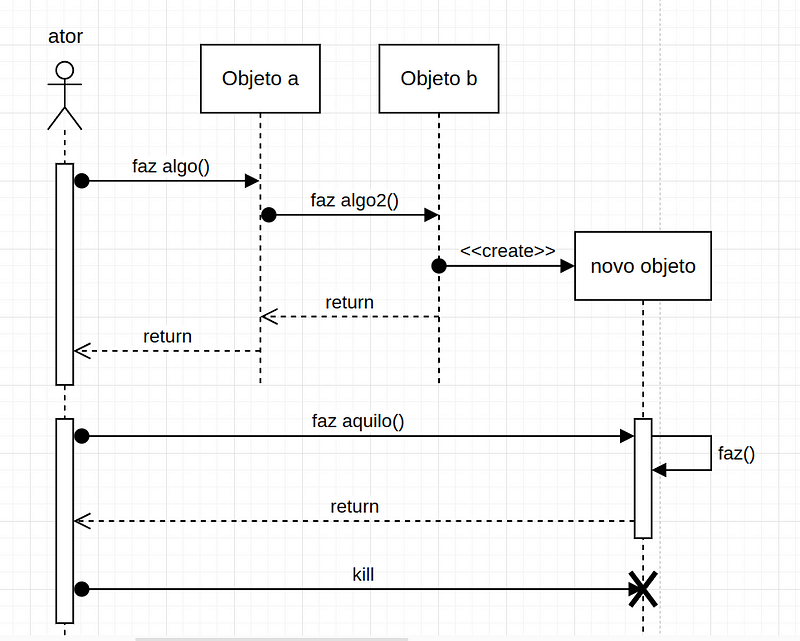

Nesse exemplo de diagrama, começamos com o ator. Logo abaixo dele, é possível ver uma linha tracejada, isso representa a linha de vida de um objeto/ator. Sobre a linha de vida, há algumas caixas na vertical, elas representam as caixas de ativação, essas mostram o tempo de execução de uma chamada.

Logo a frente do ator, há dois objetos (a e b), esses são objetos que já estavam instanciados antes, por isso são colocados ao lado do ator.

Na horizontal, temos setas mais escuras que representam as chamadas de métodos aos objetos. Repare que temos dois casos especiais, <<create>> do qual cria uma nova instância de uma classe, e kill (com um x na ponta), do qual finaliza a vida de um objeto. Além disso, há linhas de retorno, representam os retornos dos métodos.

Notas

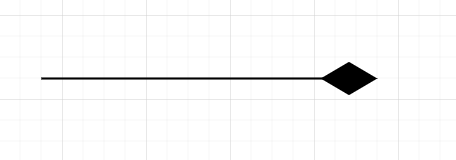

Simbolo do qual representa composição.

• Não é necessário usar todos os métodos no diagrama de máquina de estados
