Diagrama de atividades --- Engenharia de software I
Diagrama de atividades
complementar ao caso de uso
não precisa ser usado em todos os casos de uso
usado geralmente em casos de uso muito complexos
representação similar a um fluxograma
representa um fluxo de interação de um cenário
não identifica os atores, mas através de raias (divisões verticais,
ou colunas) podemos criar repartições que separação as ações por:
tipo, ator, área, etc.

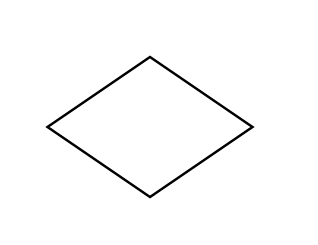

Ponto de divisão/intercalação
o ponto de divisão é usado para criar fluxos alternativos (se
assemelha a um comando if).
pode também ser usado com o intercalação, ou seja, juntar dois
fluxos que foram separados antes pelo if

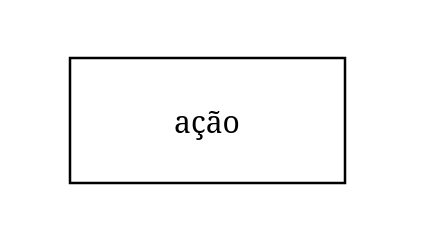

Ação
representa a ação que o ator vai fazer

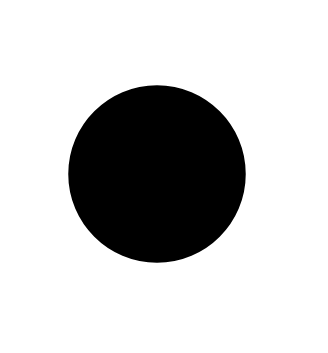

Nó inicial
representa o começo do fluxo
Nó final
representa o fim de um fluxo
podem haver mais de um

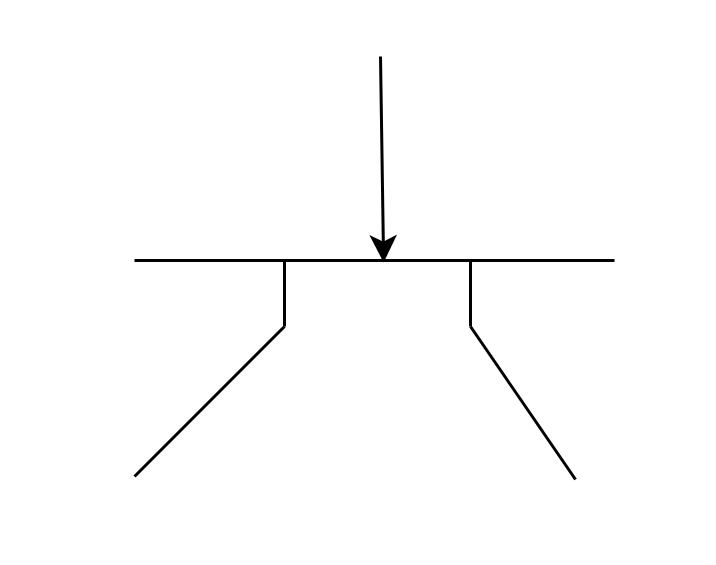

Separação
separa o fluxo em dois que serão executados em paralelo

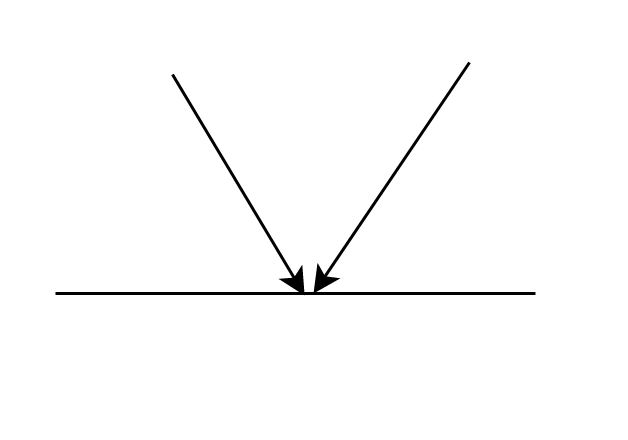

Junção
une dois fluxos paralelos
sincroniza as ações

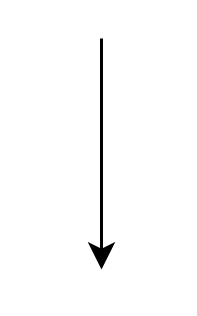

Fluxo
Indica o fluxo
Tempo
indica prazo/tempo/período

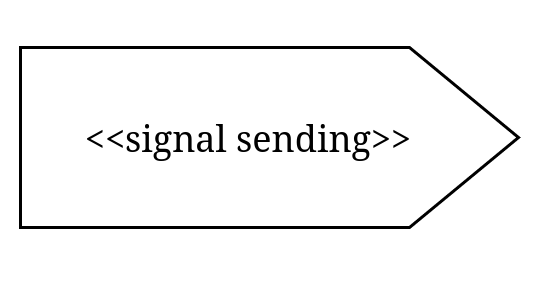

Envio de dados
indica o envio de informações/sinais

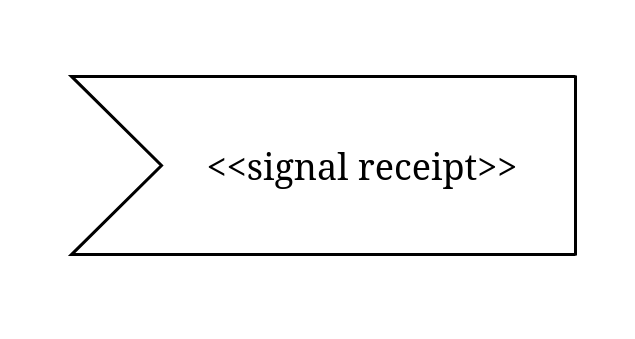

Recepção de dados
recebe os dados enviados

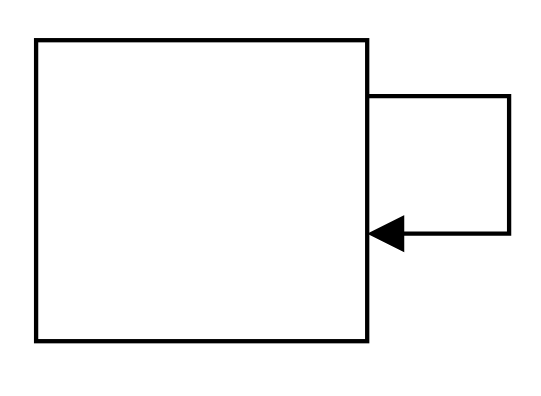

Loop

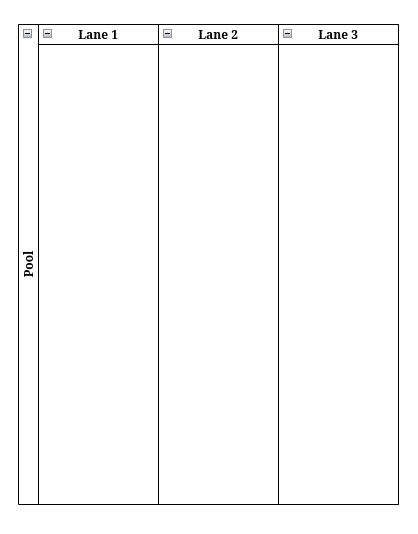

Raias
divide o diagrama em áreas

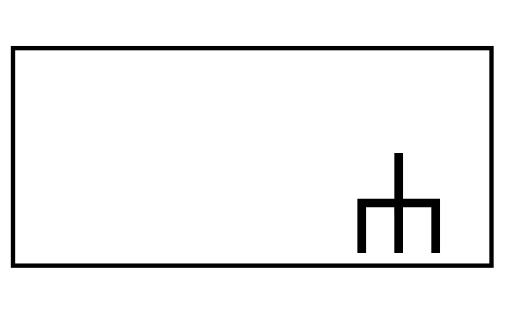

Abstração
você pode abstrair casos para outros diagramas e referenciar eles no
diagrama principal usando esse símbolo com o nome do outro diagrama
nele
